奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J961Y100-電動高壓截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

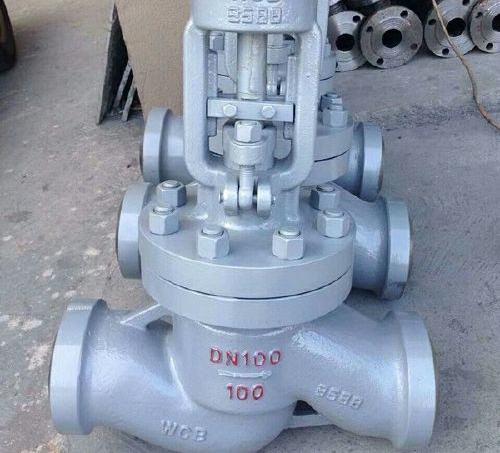

J961Y100-電動高壓截止閥直通式結構，對焊連接，閥體材質WCB可以用于電廠蒸汽管道425℃使用，密封面材質是STL合金不易磨損、擦傷、密封性能好、壽命長，結構緊湊、啟閉性好、高度小、維修方便。廣泛用于石油、化工、水力、火力電站各種系統的管路中，做開關切斷或接通管路介質使用。
設計結構特點
高壓截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分高壓截止閥的閥座和閥瓣比較容易修理，或更換密封元件時無需把整個閥門從管線上拆下來，所以這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此高壓截止閥的流動阻力較高于其它閥門。
結構特點
1、支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、高壓焊接式電站截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
執行標準
設計與制造：JB/T3595 DL/T531
結構長度：JB2766 GB/T15188.1
壓力-溫度：JB/T3595
試驗-檢驗：JB/T9092
性能參數
零件材料
外形連接尺寸
安裝注意事項
1、截止閥是有流向的閥門，安裝時一定要注意流向，不要裝反了。
2、安裝時用光譜儀檢測閥體材質是否滿足高溫使用工況。
3、檢查電動連接盤尺寸是否匹配。
4、閥門到現場首先把電動執行器安裝到閥門上，調試開關行程。
5、安裝調試后檢測閥門密封效果，關閉閥門后用紅外線檢測閥后段溫度，正常值內證明閥門密封有效。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J961Y100-電動高壓截止閥產品，請您根據J961Y100-電動高壓截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
J961Y100-電動高壓截止閥直通式結構，對焊連接，閥體材質WCB可以用于電廠蒸汽管道425℃使用，密封面材質是STL合金不易磨損、擦傷、密封性能好、壽命長，結構緊湊、啟閉性好、高度小、維修方便。廣泛用于石油、化工、水力、火力電站各種系統的管路中，做開關切斷或接通管路介質使用。
設計結構特點
高壓截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分高壓截止閥的閥座和閥瓣比較容易修理，或更換密封元件時無需把整個閥門從管線上拆下來，所以這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此高壓截止閥的流動阻力較高于其它閥門。
結構特點
1、支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、高壓焊接式電站截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
執行標準
設計與制造：JB/T3595 DL/T531
結構長度：JB2766 GB/T15188.1
壓力-溫度：JB/T3595
試驗-檢驗：JB/T9092
性能參數
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| J961H-100C | 100 | 10 | ≤425 | 水、蒸汽、油品 |
| J961H-160C | 160 | 16 | ≤425 | 水、蒸汽、油品 |
| 零件材料 | 材料牌號 | ||
| 閥體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 閥桿 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 閥座 | 25 + STL | 304 | 304 |
| 密封環 ( 墊 片 ) | 增強柔性石墨 / 軟鋼 | ||
| 填料 | 增強柔性石墨 | ||
| 閥 桿 螺 母 | ZCuAl10Fe3 / D2 | ||
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 170 | 100 | 70 | 50 | 20 | 4×ø14 | - | 100 | 5.7 |
| 15 | 170 | 105 | 75 | 55 | 20 | 4×ø14 | 195 | 120 | 10 |
| 20 | 190 | 125 | 90 | 68 | 22 | 4×ø18 | 228 | 120 | 13.5 |
| 25 | 210 | 135 | 100 | 78 | 24 | 4×ø18 | 250 | 160 | 14 |
| 32 | 230 | 150 | 110 | 82 | 24 | 4×ø23 | 326 | 200 | 14.3 |
| 40 | 260 | 165 | 125 | 95 | 26 | 4×ø23 | 359 | 240 | 29.5 |
| 50 | 300 | 195 | 145 | 112 | 28 | 4×ø25 | 414 | 280 | 48.5 |
| 65 | 340 | 220 | 170 | 138 | 32 | 8×ø25 | 434 | 320 | 65 |
| 80 | 380 | 230 | 180 | 148 | 34 | 8×ø25 | 547 | 400 | 92 |
| 100 | 430 | 265 | 210 | 172 | 38 | 8×ø30 | 621 | 450 | 107 |
| 125 | 500 | 310 | 250 | 210 | 42 | 8×ø34 | - | - | - |
| 150 | 550 | 350 | 290 | 250 | 46 | 12×ø34 | 840 | - | 310 |
| 200 | 650 | 430 | 360 | 312 | 54 | 12×ø41 | 925 | - | 590 |
| 250 | 775 | 500 | 430 | 382 | 60 | 12×ø41 | 1015 | - | 850 |
| 300 | 900 | 585 | 500 | 442 | 70 | 12×ø48 | 1200 | - | 1040 |
1、截止閥是有流向的閥門，安裝時一定要注意流向，不要裝反了。
2、安裝時用光譜儀檢測閥體材質是否滿足高溫使用工況。
3、檢查電動連接盤尺寸是否匹配。
4、閥門到現場首先把電動執行器安裝到閥門上，調試開關行程。
5、安裝調試后檢測閥門密封效果，關閉閥門后用紅外線檢測閥后段溫度，正常值內證明閥門密封有效。
