奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多-鎳材質截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

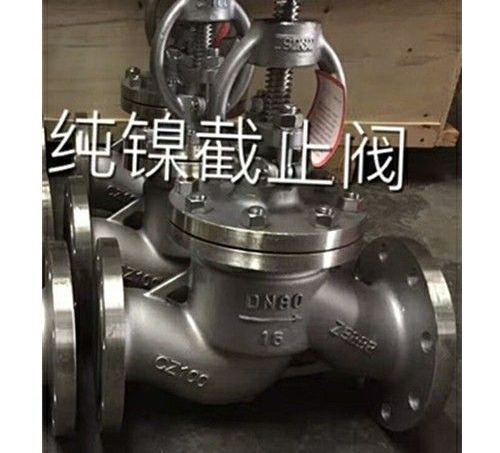

-鎳材質截止閥產品說明書資料介紹:
-鎳材質截止閥公稱通徑DN15-DN200，公稱壓力PN10-25，閥體材質牌號：CZ100鎳材質可用于腐蝕性較強的介質中使用，驅動方式：手動 氣動 電動等 主要用于接通/切斷 與管道水平/垂直安裝。由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。
產品特點
1、結構比閘閥簡單，制造與維修都比較方便。
2、密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
產品參數
公稱通徑：DN15-DN300
公稱壓力：1.6MPa-16.0MPa
適用介質：水、油、氣
適用溫度：-20℃-425℃
閥體材質：CZ100
設計與制造標準：GB/T 12235
結構長度標準：GB/T 12221
連接法蘭標準：JB/T 74-90、GB/T 9113
性能參數
外形結構尺寸
外形結構尺寸圖:
結構形式:
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是較常見的結構，但其流體的阻力大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多鍛造，適用于較小通經、較高壓力的的截止閥。
安裝與維護注意事項:
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上
2、手輪、手柄及傳動機構，不允許作起吊用
3、介質的流向應與閥體所示箭頭方向*
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的-鎳材質截止閥產品，請您根據-鎳材質截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
-鎳材質截止閥產品說明書資料介紹:
-鎳材質截止閥公稱通徑DN15-DN200，公稱壓力PN10-25，閥體材質牌號：CZ100鎳材質可用于腐蝕性較強的介質中使用，驅動方式：手動 氣動 電動等 主要用于接通/切斷 與管道水平/垂直安裝。由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。
產品特點
1、結構比閘閥簡單，制造與維修都比較方便。
2、密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
產品參數
公稱通徑：DN15-DN300
公稱壓力：1.6MPa-16.0MPa
適用介質：水、油、氣
適用溫度：-20℃-425℃
閥體材質：CZ100
設計與制造標準：GB/T 12235
結構長度標準：GB/T 12221
連接法蘭標準：JB/T 74-90、GB/T 9113
性能參數
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | ||
| 強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
| J41W-16Ti~25N | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 高溫濃堿、硫酸、氟酸、鹽酸、磷酸等 |
| J41W-16Ti~25N | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | |
| 型號 | 公稱通徑DN | 尺寸 | |||||
| L | D | D1 | D2 | H | Do | ||
| J41W-16N | 15 | 130 | 95 | 65 | 45 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 550 | |
結構形式:
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是較常見的結構，但其流體的阻力大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多鍛造，適用于較小通經、較高壓力的的截止閥。
安裝與維護注意事項:
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上
2、手輪、手柄及傳動機構，不允許作起吊用
3、介質的流向應與閥體所示箭頭方向*
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的-鎳材質截止閥產品，請您根據-鎳材質截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
