產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H10K-截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

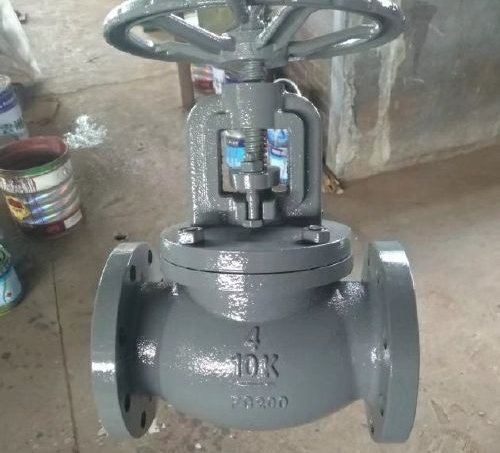

J41H10K-截止閥閥體材質FC200球墨鑄鐵，法蘭連接的直通式J41H10K-截止閥，手動開關，密封面Cr13系列不銹鋼，設計壓力S10K，適用溫度：≤180℃，適用介質：水、蒸汽、油品，廣泛應用于石化、冶金、化工、電站、制藥等行業。截斷或接通調節管路介質。
特點
1、美標J41H10K-截止閥結構合理、密封可靠
2、密封面堆焊Co基硬質合金，使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規范標準： BS1873
結構長度標準： ASME B16.10
法蘭連接標準： ASME B16.5
對焊端連接標準：ASME B16.25
試驗與檢驗標準：API 598
試驗壓力
零件材料
外形尺寸
：
安裝注意事項
1、電動氣動J41H10K-截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接J41H10K-截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H10K-截止閥產品，請您根據J41H10K-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
J41H10K-截止閥閥體材質FC200球墨鑄鐵，法蘭連接的直通式J41H10K-截止閥，手動開關，密封面Cr13系列不銹鋼，設計壓力S10K，適用溫度：≤180℃，適用介質：水、蒸汽、油品，廣泛應用于石化、冶金、化工、電站、制藥等行業。截斷或接通調節管路介質。
特點
1、美標J41H10K-截止閥結構合理、密封可靠
2、密封面堆焊Co基硬質合金，使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規范標準： BS1873
結構長度標準： ASME B16.10
法蘭連接標準： ASME B16.5
對焊端連接標準：ASME B16.25
試驗與檢驗標準：API 598
試驗壓力
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23 | 3330 | 17 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64 | 9255 | 47 | 6790 | ||
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 |
| FC200 | FC200 | FC200 | 增強柔性石墨 | 柔性石墨 | ≤180 | 水、蒸汽 |
| DN | S10K凸面法蘭（RF)主要尺寸（mm） | 重量 | ||||||||
| mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 15 | 1月2日 | 108 | 89 | 60.5 | 35 | 11.2 | 4/16 | 241 | 100 | 6.9 |
| 20 | 3月4日 | 117 | 98 | 69.9 | 43 | 12.7 | 4/16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4/16 | 242 | 125 | 13.5 |
| 32 | 11月4日 | 140 | 117 | 89 | 63 | 16 | 4/16 | 280 | 160 | 19.5 |
| 40 | 11月2日 | 165 | 127 | 98.6 | 73 | 17.5 | 4/16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4/19 | 368 | 200 | 18 |
| 65 | 2月21日 | 216 | 178 | 139.7 | 105 | 22.4 | 4/19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4/19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4/19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12月29日 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
安裝注意事項
1、電動氣動J41H10K-截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接J41H10K-截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H10K-截止閥產品，請您根據J41H10K-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
