奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H71F4616-襯氟對夾式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
H71F4616-襯氟對夾式止回閥產品說明書資料介紹

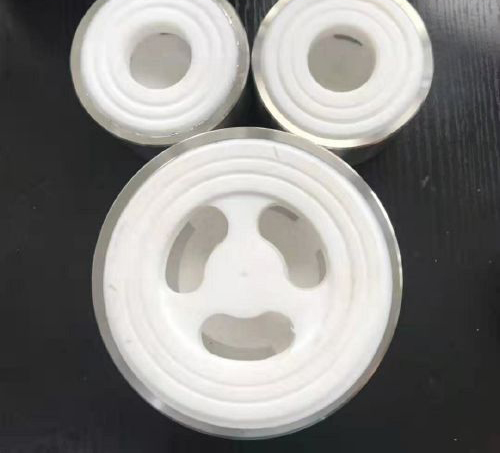

H71F4616-襯氟對夾式止回閥又稱逆止閥（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
主要零件材料
閥 體：不銹鋼內襯F46
閥 瓣：不銹鋼內襯F46
閥 蓋：不銹鋼內襯F46
特點
1、流道通暢、流體阻力小
2、閥瓣行程短、關閥沖擊力小
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
6、動作靈敏、密封性能好
7、體積孝重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
執行標準
設計制造標準：jb/t 8937
結構長度標準：gb/t 12221-2005
連接法蘭標準：gb/t 9113
試驗檢驗標準：gb/t 13927-2008
外形連接尺寸
外形連接圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71F4616-襯氟對夾式止回閥產品，請您根據H71F4616-襯氟對夾式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
H71F4616-襯氟對夾式止回閥產品說明書資料介紹
H71F4616-襯氟對夾式止回閥又稱逆止閥（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
主要零件材料
閥 體：不銹鋼內襯F46
閥 瓣：不銹鋼內襯F46
閥 蓋：不銹鋼內襯F46
特點
1、流道通暢、流體阻力小
2、閥瓣行程短、關閥沖擊力小
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
6、動作靈敏、密封性能好
7、體積孝重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
執行標準
設計制造標準：jb/t 8937
結構長度標準：gb/t 12221-2005
連接法蘭標準：gb/t 9113
試驗檢驗標準：gb/t 13927-2008
外形連接尺寸
| 公稱壓力 | 公稱通徑 | 尺寸(mm) | 重量 | 配管法蘭(供參考) | ||||||||
| PN | DN | (Kg) | ||||||||||
| MPa | mm | L | D | D2 | D3 | D4 | D5 | 螺栓孔中心 | 螺栓 | 螺栓直徑d | 螺栓 | |
| 圓直徑Dl | 數量 | 長度Ll | ||||||||||
| PN1.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 |
| PN1.6MPa | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 |
| 25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 105 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | |
| 100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | |
| 125 | 90 | 192 | 110 | 125 | 132 | - | 9 | 210 | 8 | M16 | 180 | |
| 150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | |
