奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多LTF941X10-調流閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
LTF941X10-調流閥產品說明書資料介紹

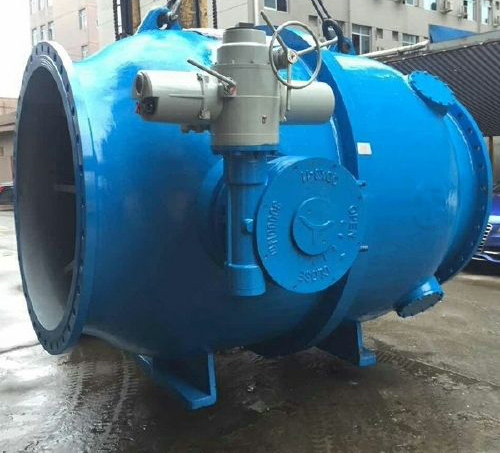

LTF941X10-調流閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
結構特點
1、該閥優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。
2、該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
5、控制程度及精度要求不是很高，該閥的控制可以手動或普通電動形式。
6、安裝方式以臥式安裝，也可以立式安裝。
7、閥體內任何位置的水流斷面為環形結構。
結構原理
LTF941X10-調流閥通過導流器導引。水流從導流器外流入，經過導流器上的噴流孔形成多束水流，在閥體中腔產出碰撞，達到消能的效果；節流發生在活塞邊緣與導流器的孔口之間，由于孔內水流速度很高，所以導流器選用的材質高度耐磨與抗腐蝕；同時因為碰撞發生的閥體流道中腔，有效降低了氣蝕和沖刷對閥體的影響，提高閥門使用壽命。主密封圈位于導流器的前端，活塞在全行程上被導引，當被推動穿過主密封圈至全關位置時，閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷。活塞通過連桿的引導在導流器內前后運動，閥桿借助曲柄與連桿傳動，當執行機構驅動閥桿順時針轉動時，活塞向后移動，開啟閥門；當執行機構驅動閥桿逆時針轉動時，活塞向前移動，關閉閥門。
流量參照表
調流調壓閥結構示意圖
技術特點
軸向對稱流道：閥體了軸向對稱流道，完全避免了不必要的流向改變，使噪音和紊流趨勢明顯降低。
壓力平衡：由于多功能錐形閥壓力平衡套筒，使得操作套筒的軸向力與閥門兩端的壓差無關，因此使用較小的執行機構就能達到快動的目的。 調節效果好：近乎數字式控制，通過改變過流孔的數量實現流道面積的變化，具有良好的線性調節特性。
技術參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LTF941X10-調流閥產品，請您根據LTF941X10-調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
LTF941X10-調流閥產品說明書資料介紹
LTF941X10-調流閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
結構特點
1、該閥優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。
2、該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
5、控制程度及精度要求不是很高，該閥的控制可以手動或普通電動形式。
6、安裝方式以臥式安裝，也可以立式安裝。
7、閥體內任何位置的水流斷面為環形結構。
結構原理
LTF941X10-調流閥通過導流器導引。水流從導流器外流入，經過導流器上的噴流孔形成多束水流，在閥體中腔產出碰撞，達到消能的效果；節流發生在活塞邊緣與導流器的孔口之間，由于孔內水流速度很高，所以導流器選用的材質高度耐磨與抗腐蝕；同時因為碰撞發生的閥體流道中腔，有效降低了氣蝕和沖刷對閥體的影響，提高閥門使用壽命。主密封圈位于導流器的前端，活塞在全行程上被導引，當被推動穿過主密封圈至全關位置時，閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷。活塞通過連桿的引導在導流器內前后運動，閥桿借助曲柄與連桿傳動，當執行機構驅動閥桿順時針轉動時，活塞向后移動，開啟閥門；當執行機構驅動閥桿逆時針轉動時，活塞向前移動，關閉閥門。
流量參照表
| 全開位置壓損系數K | ||
| DN | K系數 | Kvs值（m3/h） |
| 100 | 2.05 | 280 |
| 150 | 7.19 | 330 |
| 200 | 6.27 | 640 |
| 250 | 9.23 | 810 |
| 300 | 6.99 | 1350 |
| 350 | 6.52 | 1900 |
| 400 | 6.54 | 2480 |
| 450 | 6.55 | 3140 |
| 500 | 6.56 | 3880 |
| 600 | 6.57 | 5590 |
| 700 | 6.58 | 7610 |
| 800 | 6.59 | 9940 |
| 900 | 6.59 | 12590 |
| 1000 | ||
| 1200 | ||
技術特點
軸向對稱流道：閥體了軸向對稱流道，完全避免了不必要的流向改變，使噪音和紊流趨勢明顯降低。
壓力平衡：由于多功能錐形閥壓力平衡套筒，使得操作套筒的軸向力與閥門兩端的壓差無關，因此使用較小的執行機構就能達到快動的目的。 調節效果好：近乎數字式控制，通過改變過流孔的數量實現流道面積的變化，具有良好的線性調節特性。
技術參數
| 公稱壓力 | 殼體試驗壓力 |
| (MPa) | (MPa) |
| 1 | 1.5 |
| 1.6 | 2.4 |
| 2.5 | 3.75 |
| 材料 | 零件名稱 |
| HT200、QT450-10、WCB | 閥體，端蓋 |
| 2Cr13、0Cr18Ni9 | 閥桿、連桿、銷軸、活塞、鼠籠、 |
| 0Cr18Ni9 | 閥體密封圈 |
| NBR | 活塞密封圈 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LTF941X10-調流閥產品，請您根據LTF941X10-調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
