奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HH48X10-緩閉止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
HH48X10-緩閉止回閥產品說明書資料介紹

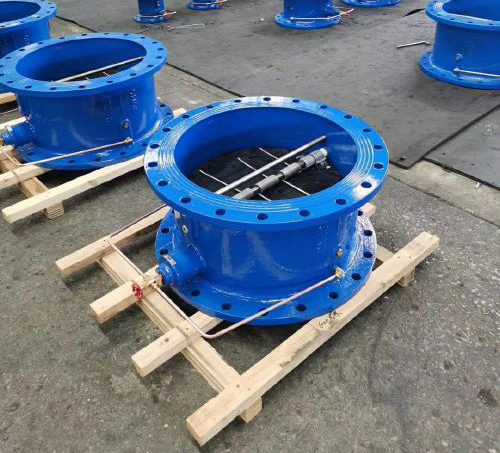

HH48X10-緩閉止回閥由閥體+閥瓣+油缸三大部分組合而成，用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
特點
具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
技術參數
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60
秒適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
性能參數
零件材料
外形尺寸
外形圖
安裝使用方法介紹安裝示意圖
1. HH48X10-緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的采用水平方向安裝。
2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向。
3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HH48X10-緩閉止回閥產品，請您根據HH48X10-緩閉止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
HH48X10-緩閉止回閥產品說明書資料介紹
HH48X10-緩閉止回閥由閥體+閥瓣+油缸三大部分組合而成，用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
特點
具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
技術參數
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60
秒適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
性能參數
| 型號 | 公稱壓力（MPa） | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度（℃） | 適用介質 | 緩閉時間 |
| HH48X | 1 | 1.5 | 1.1 | ≤80 | 海水 | ≤60秒 |
| 1.6 | 2.4 | 1.76 | 污水 | |||
| 2.5 | 3.75 | 2.75 | 清水 |
| 零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁晴橡膠 |
| DN | L | L1 | H | H1 |
| 40 | 140 | / | 200 | 88 |
| 50 | 150 | / | 215 | 98 |
| 65 | 170 | / | 225 | 108 |
| 80 | 180 | / | 235 | 118 |
| 100 | 190 | 240 | 280 | 130 |
| 125 | 200 | 260 | 290 | 148 |
| 150 | 210 | 275 | 310 | 175 |
| 200 | 230 | 305 | 350 | 210 |
| 250 | 250 | 340 | 415 | 240 |
| 300 | 270 | 370 | 450 | 264 |
| 350 | 290 | 400 | 480 | 297 |
| 400 | 310 | 435 | 550 | 324 |
| 450 | 330 | 470 | 585 | 351 |
| 500 | 350 | 500 | 640 | 379 |
| 600 | 390 | 560 | 720 | 434 |
| 700 | 430 | 620 | 780 | 491 |
| 800 | 470 | 680 | 840 | 549 |
| 900 | 510 | 740 | 990 | 600 |
| 1000 | 550 | 800 | 1050 | 655 |
| 1200 | 630 | 920 | 1210 | 770 |
安裝使用方法介紹安裝示意圖
1. HH48X10-緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的采用水平方向安裝。
2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向。
3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
