奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZAZM16-氨氣水蒸氣混合氣電動調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

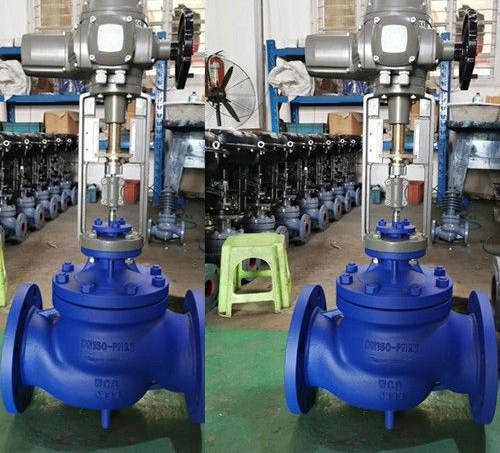

ZAZM16-氨氣水蒸氣混合氣電動調節閥產品說明書資料介紹：
ZAZM16-氨氣水蒸氣混合氣電動調節閥以AC220V/380V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。ZAZP電動調節閥應用于化工、石油、冶金、電站、輕紡、造紙等工業生產過程的自動化調節和遠程控制。
相關產品：煙氣脫硝電動調節閥產品特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%
1、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
2、電動單座調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，單座互換性強，使用壓差大。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏
技術參數
性能指標：
結構圖：
零件材料：
連接尺寸：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZAZM16-氨氣水蒸氣混合氣電動調節閥產品，請您根據ZAZM16-氨氣水蒸氣混合氣電動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZAZM16-氨氣水蒸氣混合氣電動調節閥產品說明書資料介紹：
ZAZM16-氨氣水蒸氣混合氣電動調節閥以AC220V/380V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。ZAZP電動調節閥應用于化工、石油、冶金、電站、輕紡、造紙等工業生產過程的自動化調節和遠程控制。
相關產品：煙氣脫硝電動調節閥產品特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%
1、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
2、電動單座調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，單座互換性強，使用壓差大。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏
技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 雙座 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 雙座 | ≤ 公稱壓力 | |||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、套筒式、雙導向式 | |||||||||||||
| 流量特性 | 等百分比、直線性 | |||||||||||||
| 配置執行器類別 | DKZ系列電動執行器(客戶品牌亦可) | |||||||||||||
| 執行器參數 | 電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
| 項目 | 指標值 | |
| 基本誤差% | ±3.0 | |
| 回差% | 2 | |
| 死區％ | 2 | |
| 泄漏量 | 單座閥 | 符合JB/T7387-94 IV級小于閥的額定容量×10-4 |
| 雙座閥 | 符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 | |
| 套筒閥 | 符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3 | |
零件材料：
| 精小型電動調節閥 (單座式結構) | 精小型電動調節閥 (套筒式結構) | ||||
| 1 | 閥體 | WCB、CF8、CF8M、CF3 | 1 | 閥體 | WCB、CF8、CF8M、CF3 |
| 2 | 墊片 | PTFE、金屬石墨墊片 | 2 | 墊片 | PTFE、金屬石墨墊片 |
| 3 | 閥座 | 304、316、316L | 3 | 套筒 | 304、316、316L |
| 4 | 閥芯組件 | 304、316、316L | 4 | 閥芯 | 304、316、316L |
| 5 | 導向套/并帽 | 304、316、316L / 銅 | 5 | 中墊 | PTFE、金屬石墨墊片 |
| 6 | 中墊 | PTFE、金屬石墨墊片 | 6 | 閥蓋 | PTFE\石墨墊片 |
| 7 | 閥蓋 | WCB、CF8、CF8M、CF3 | 7 | 閥桿 | 304、316、316L |
| 8 | 填料 | PTFE、柔性石墨 | 8 | 填料 | PTFE、柔性石墨 |
| 9 | 填料壓蓋 | WCB、CF8、CF8M、CF3 | 9 | 填料壓蓋 | WCB、CF8、CF8M、CF3 |
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 653 | 665 | 671 | 683 | 698 | 789 | 792 | 796 | 847 | 855 | 894 | 1156 | 1215 | |
| W | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
