奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多 ANSI 150-偏心角行程調節閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
偏心角行程調節閥產品說明書資料介紹

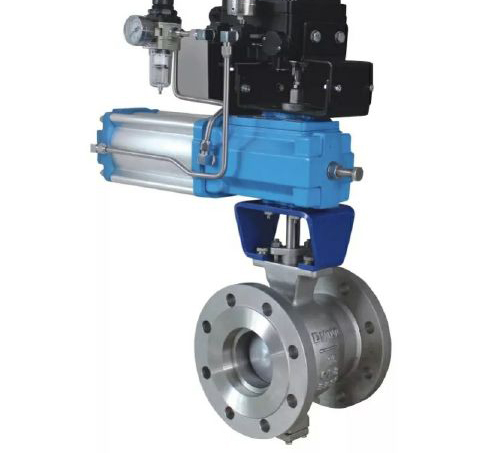

偏心角行程調節閥又叫偏心旋轉閥是一種結構新穎的調節閥。閥芯、閥桿只做旋轉運動，所以它開關轉動時所受磨擦力很小，在閥門關閉過程中旋轉阻力很小，當閥芯和閥座相接觸關閉時，閥芯撓臂在執行機構推力作用下產生微小彈性變型及彈性漲緊力使閥芯與閥座接觸更加緊密牢固，因此該偏芯旋轉閥的泄漏量很小。同時關閉閥讓所需的執行機構推力與球閥、蝶閥相比要小。
使用用途
作為紙·紙漿關連的控制閥使用
作為粉體的切割等運輸粉體時的開關的控制閥使用
作為各種介質（液體，氣體）的控制閥使用
技術參數和性能指標1.閥體
型 式： 偏心旋轉閥
公稱通徑： 25-300mm
公稱壓力：,300,600; JIS 10,20,30,40K
連接形式：對夾式連接
材 料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2
上閥蓋與閥體成一個整體:-60-+350°C
壓蓋型式: 螺栓壓緊式
填 料: 含浸聚四氟乙烯石棉填料
2.閥內組件
閥芯型式:偏心旋轉閥芯（帶導流翼）
流量特性：%
閥 座: 夾緊式閥座
球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太萊合金
球芯轉角: 全開60°
閥座材料: 17-4PH和0Cr17Ni12Mo2，軟閥座的標準溫度-60-+200°C
3.執行機構
型 式: VR薄膜執行機構
膜片材料: 氯丁橡膠夾尼龍
供氣壓力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa
彈簧范圍:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa
氣源接頭: RC1/4
氣室容積: VR1:760cm3,VR2:220cm3,VR3:5800cm3
環境溫度: -30-+70°C
4.性能 （帶定位器）
泄漏量金屬閥座： 符合標準ANSI B16.1041Ⅴ級，小于額定流量系數Kv的0.1%
回 差: 1%（帶定位器）
線 性: ±2% （帶定位器） ±5%（定位器用等百分比凸輪）
行程時間: VR2 空載8秒，VR3 空載21秒（轉角0-60°帶定位器）
可調范圍: 100：1
閥作用型式: 氣-開式或氣-關式
附 件: 定位器和手輪, 定位器
型 號: 定位器
輸入信號: 標準0.02-0.10MPa,分程0.02-0.06，0.06-0.10MPa
供氣壓力: 0.35-0.50MPa
輸出特性: 線性百分比特性
耗 氣 量: 12L/min（供氣壓力為0.50MPa）
氣源流量: 大120L/min（供氣壓力為0.50MPa）
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的 ANSI 150-偏心角行程調節閥 產品，請您根據 ANSI 150-偏心角行程調節閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
偏心角行程調節閥產品說明書資料介紹
偏心角行程調節閥又叫偏心旋轉閥是一種結構新穎的調節閥。閥芯、閥桿只做旋轉運動，所以它開關轉動時所受磨擦力很小，在閥門關閉過程中旋轉阻力很小，當閥芯和閥座相接觸關閉時，閥芯撓臂在執行機構推力作用下產生微小彈性變型及彈性漲緊力使閥芯與閥座接觸更加緊密牢固，因此該偏芯旋轉閥的泄漏量很小。同時關閉閥讓所需的執行機構推力與球閥、蝶閥相比要小。
使用用途
作為紙·紙漿關連的控制閥使用
作為粉體的切割等運輸粉體時的開關的控制閥使用
作為各種介質（液體，氣體）的控制閥使用
技術參數和性能指標1.閥體
型 式： 偏心旋轉閥
公稱通徑： 25-300mm
公稱壓力：,300,600; JIS 10,20,30,40K
連接形式：對夾式連接
材 料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2
上閥蓋與閥體成一個整體:-60-+350°C
壓蓋型式: 螺栓壓緊式
填 料: 含浸聚四氟乙烯石棉填料
2.閥內組件
閥芯型式:偏心旋轉閥芯（帶導流翼）
流量特性：%
閥 座: 夾緊式閥座
球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太萊合金
球芯轉角: 全開60°
閥座材料: 17-4PH和0Cr17Ni12Mo2，軟閥座的標準溫度-60-+200°C
3.執行機構
型 式: VR薄膜執行機構
膜片材料: 氯丁橡膠夾尼龍
供氣壓力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa
彈簧范圍:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa
氣源接頭: RC1/4
氣室容積: VR1:760cm3,VR2:220cm3,VR3:5800cm3
環境溫度: -30-+70°C
4.性能 （帶定位器）
泄漏量金屬閥座： 符合標準ANSI B16.1041Ⅴ級，小于額定流量系數Kv的0.1%
回 差: 1%（帶定位器）
線 性: ±2% （帶定位器） ±5%（定位器用等百分比凸輪）
行程時間: VR2 空載8秒，VR3 空載21秒（轉角0-60°帶定位器）
可調范圍: 100：1
閥作用型式: 氣-開式或氣-關式
附 件: 定位器和手輪, 定位器
型 號: 定位器
輸入信號: 標準0.02-0.10MPa,分程0.02-0.06，0.06-0.10MPa
供氣壓力: 0.35-0.50MPa
輸出特性: 線性百分比特性
耗 氣 量: 12L/min（供氣壓力為0.50MPa）
氣源流量: 大120L/min（供氣壓力為0.50MPa）
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的 ANSI 150-偏心角行程調節閥 產品，請您根據 ANSI 150-偏心角行程調節閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
