奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HD743H10-水輪機進水液控緩閉蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

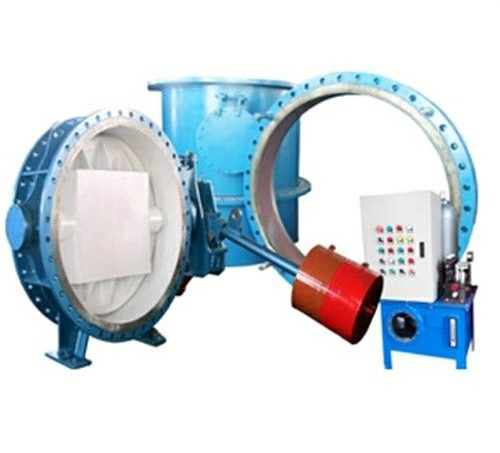

HD743H10-水輪機進水液控緩閉蝶閥產品說明書資料介紹
HD743H10-水輪機進水液控緩閉蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）。?對于突然停電或事故停泵過程中產生的升壓造成的水錘危害及介質倒流引起水泵機組倒轉等有抑制作用，是保證水泵機組和管網系統可靠運行的有效設備。
設計結構圖
1、閥前短管 2、手動檢修閥 3、旁通伸縮節 4、電動旁通閥 5、主閥 6、壓差控制器 7、主閥伸縮節 8、排氣閥 9、壓力表 10、閥后短管 11、檢修孔 12、排水閥結構原理
1、 閥前及閥后短管（圖中1、10所示）由進水蝶閥與上游、下游壓力鋼管起連接作用的兩段帶法蘭的短管組成，一般閥后短管帶有進入門和旁通管出口、空氣閥、排水閥及差壓控制器等接口；閥前短管帶有旁通管入口接口。我廠一般根據合同的要求進行設計并提供相應的部件。
2、主閥伸縮節（圖中7所示）適用于工作溫度為-10～80℃的液體管道上，主要作用是在一定范圍內可伸縮調節閥門與管道的連接，是管網安裝的一種必需設備。
伸縮節由平法蘭、密封圈、壓板、伸縮短管及相應連接兩雙、螺母等零部件組成，通過伸縮管的伸縮可調整伸縮節的結構尺寸和結構尺寸。為閥門的安裝、維修、更換等帶來 大的方便。
3、旁通系統（圖中2、3、4所示）一般安裝在旁通管上，主要作用是截斷或連通介質，包括手動旁通閥和電動旁通閥各一個，在主閥開啟前起到平壓的作用。
4、空氣閥（圖中8所示）主要作用是當蝸殼及進水閥后的壓力鋼管充水時，排出空氣，以免運行時因蝸殼及鋼管內存在大量空氣而造成氣蝕現象。
5、排水閥（圖中12所示），檢修時可排除蝸殼前所積存的水。一般排污閥閘閥、蝶閥、球閥。
6、差壓控制器（圖中6所示）主要作用是當需要進水閥開啟時，檢測進水閥上、下游壓力是否平壓。
7、壓力表（圖中9所示），用于觀測閥門前后壓力。
8、進人孔（圖中11所示），檢修時人可從此門進入。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HD743H10-水輪機進水液控緩閉蝶閥產品，請您根據HD743H10-水輪機進水液控緩閉蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
HD743H10-水輪機進水液控緩閉蝶閥產品說明書資料介紹
HD743H10-水輪機進水液控緩閉蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）。?對于突然停電或事故停泵過程中產生的升壓造成的水錘危害及介質倒流引起水泵機組倒轉等有抑制作用，是保證水泵機組和管網系統可靠運行的有效設備。
設計結構圖
1、閥前短管 2、手動檢修閥 3、旁通伸縮節 4、電動旁通閥 5、主閥 6、壓差控制器 7、主閥伸縮節 8、排氣閥 9、壓力表 10、閥后短管 11、檢修孔 12、排水閥結構原理
1、 閥前及閥后短管（圖中1、10所示）由進水蝶閥與上游、下游壓力鋼管起連接作用的兩段帶法蘭的短管組成，一般閥后短管帶有進入門和旁通管出口、空氣閥、排水閥及差壓控制器等接口；閥前短管帶有旁通管入口接口。我廠一般根據合同的要求進行設計并提供相應的部件。
2、主閥伸縮節（圖中7所示）適用于工作溫度為-10～80℃的液體管道上，主要作用是在一定范圍內可伸縮調節閥門與管道的連接，是管網安裝的一種必需設備。
伸縮節由平法蘭、密封圈、壓板、伸縮短管及相應連接兩雙、螺母等零部件組成，通過伸縮管的伸縮可調整伸縮節的結構尺寸和結構尺寸。為閥門的安裝、維修、更換等帶來 大的方便。
3、旁通系統（圖中2、3、4所示）一般安裝在旁通管上，主要作用是截斷或連通介質，包括手動旁通閥和電動旁通閥各一個，在主閥開啟前起到平壓的作用。
4、空氣閥（圖中8所示）主要作用是當蝸殼及進水閥后的壓力鋼管充水時，排出空氣，以免運行時因蝸殼及鋼管內存在大量空氣而造成氣蝕現象。
5、排水閥（圖中12所示），檢修時可排除蝸殼前所積存的水。一般排污閥閘閥、蝶閥、球閥。
6、差壓控制器（圖中6所示）主要作用是當需要進水閥開啟時，檢測進水閥上、下游壓力是否平壓。
7、壓力表（圖中9所示），用于觀測閥門前后壓力。
8、進人孔（圖中11所示），檢修時人可從此門進入。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HD743H10-水輪機進水液控緩閉蝶閥產品，請您根據HD743H10-水輪機進水液控緩閉蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
