產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q941F16P-防爆電動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

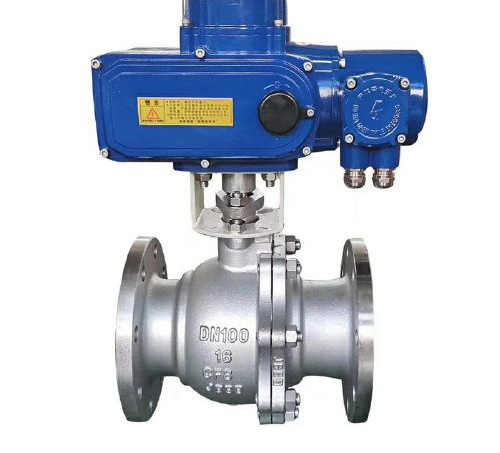

Q941F16P-防爆電動球閥說明書資料介紹
Q941F16P-防爆電動球閥公稱壓力PN16-25，公稱通徑DN15-DN200，法蘭連接，四氟密封，溫度范圍：≤120℃，適用介質：水、氣體、油品等，作接通和切斷閥使用，廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
特點
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能:在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
4、流體阻力小:氣動球閥是閥門分類中流體阻力小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠:由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
6、閥座密封性能好:聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
性能參數
1、公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-900、S10-20K;
2、公稱通徑或口徑:DN6~900、NPS 1/4 ~36;
3、連接方式:法蘭、對焊、螺紋、承插焊等;
4、適用溫度:-196℃~540℃;
5、驅動方式:手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動;
6、閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。
外形結構尺寸
結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q941F16P-防爆電動球閥產品，請您根據Q941F16P-防爆電動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q941F16P-防爆電動球閥說明書資料介紹
Q941F16P-防爆電動球閥公稱壓力PN16-25，公稱通徑DN15-DN200，法蘭連接，四氟密封，溫度范圍：≤120℃，適用介質：水、氣體、油品等，作接通和切斷閥使用，廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
特點
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能:在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
4、流體阻力小:氣動球閥是閥門分類中流體阻力小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠:由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
6、閥座密封性能好:聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
性能參數
1、公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-900、S10-20K;
2、公稱通徑或口徑:DN6~900、NPS 1/4 ~36;
3、連接方式:法蘭、對焊、螺紋、承插焊等;
4、適用溫度:-196℃~540℃;
5、驅動方式:手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動;
6、閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。
外形結構尺寸
| 公稱通徑 | L | D | D1 | H1 | h3 | H3 | D2 |
| 15 | 112 | 95 | 65 | 48.5 | 120 | 322 | 260 |
| 20 | 120 | 105 | 75 | 51.5 | 120 | 325 | 260 |
| 25 | 128 | 115 | 85 | 55 | 120 | 333 | 260 |
| 32 | 150 | 135 | 100 | 67.5 | 155 | 427 | 290 |
| 40 | 170 | 145 | 110 | 72.5 | 155 | 448 | 290 |
| 50 | 180 | 160 | 125 | 72.5 | 155 | 456 | 290 |
| 80 | 200 | 195 | 160 | 100 | 165 | 535 | 380 |
| 100 | 230 | 215 | 180 | 110 | 165 | 568 | 380 |
| 125 | 356 | 245 | 210 | 152 | 165 | 635 | 380 |
| 150 | 394 | 280 | 240 | 170 | 165 | 700 | 380 |
| 200 | 457 | 335 | 295 | 300 | 120 | 860 | 520 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q941F16P-防爆電動球閥產品，請您根據Q941F16P-防爆電動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
