產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ940H10-全通經偏心半球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

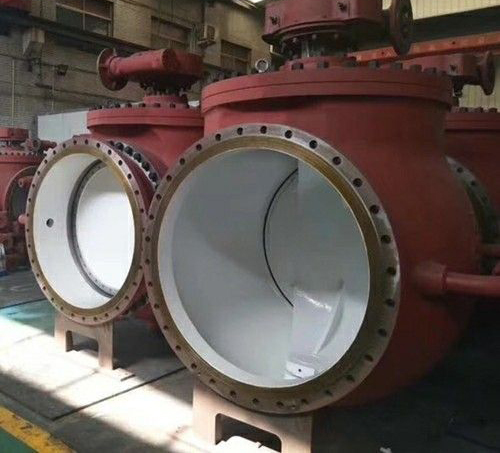

PQ940H10-全通經偏心半球閥產品說明書資料介紹：
PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成，閥體材質可選QT450/WCB材質，法蘭連接，驅動方式：電動，公稱壓力PN6-10，公稱通經DN200-DN2400，使用介質：水，溫度范圍：≤150℃，密封面堆焊不銹鋼材質耐腐蝕使用壽命長，偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用于作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到低點。
結構原理
利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。
執行標準
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
性能參數
連接尺寸
結構尺寸圖
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ940H10-全通經偏心半球閥產品，請您根據PQ940H10-全通經偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
PQ940H10-全通經偏心半球閥產品說明書資料介紹：
PQ940H10-全通經偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成，閥體材質可選QT450/WCB材質，法蘭連接，驅動方式：電動，公稱壓力PN6-10，公稱通經DN200-DN2400，使用介質：水，溫度范圍：≤150℃，密封面堆焊不銹鋼材質耐腐蝕使用壽命長，偏心結構設計啟閉無摩擦密封效果好。在水利發電站、自來水廠、水庫等給排水管路得到廣泛用于作接通切斷閥使用。
PQ940H10-全通經偏心半球閥相比普通的相同規格偏心半球閥流量要大
上裝式的優點
在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到低點。
結構原理
利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。
執行標準
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
性能參數
| 材料性能 | 材料代號 | |||||
| WCB | 304 | 316 | 304L | 316L | 321 | |
| ZG230 | 0Cr18Ni9（CF8） | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | |
| （CF8M） | （CF3） | （CF3M） | （F347） | |||
| 適用介質 | 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 強氧化介質 | 尿素等腐蝕介質 | 硝酸類 |
| 測試范圍 Mpa | ||||||
| 項目 | 公稱壓力 | 殼體壓力試驗 | 密封測試 | 上密封測試 | 低壓密封測試 | 探傷測試 |
| 試驗介質 | 水 Mpa | 水 Mpa | 水 Mpa | 氣 Mpa | GB/T6440-1992 | |
| 時間 | （S） | 120 | 60 | 60 | 0.5~0.6 | |
| 壓力測試 | 1.0Mpa | 1.5 | 1.1 | 1.1 | ||
| 1.6Mpa | 2.4 | 1.76 | 1.76 | |||
| 2.5Mpa | 3.75 | 2.75 | 2.75 | |||
| 公稱壓力 PN | 公稱通徑 DN | 尺寸【mm】 | |||||||
| L | D | D1 | D2 | b | Z-Φd | Ws | Hd | ||
| 1.0 MPa | 100 | 229 | 220 | 180 | 156 | 22 | 8-Φ18 | 330 | 380 |
| 125 | 254 | 250 | 210 | 184 | 22 | 8-Φ18 | 345 | 405 | |
| 150 | 267 | 285 | 240 | 211 | 24 | 8-Φ22 | 370 | 440 | |
| 200 | 292 | 340 | 295 | 266 | 24 | 8-Φ22 | 405 | 470 | |
| 250 | 330 | 395 | 350 | 319 | 26 | 12-Φ22 | 480 | 540 | |
| 300 | 356 | 445 | 400 | 370 | 26 | 12-Φ22 | 520 | 580 | |
| 350 | 430 | 505 | 460 | 429 | 26 | 16-Φ22 | 570 | 630 | |
| 400 | 530 | 565 | 515 | 480 | 26 | 16-Φ26 | 630 | 710 | |
| 450 | 580 | 615 | 565 | 530 | 28 | 20-Φ26 | 690 | 770 | |
| 500 | 630 | 670 | 620 | 582 | 28 | 20-Φ26 | 740 | 820 | |
| 600 | 800 | 780 | 725 | 682 | 34 | 20-Φ30 | 840 | 940 | |
| 700 | 900 | 895 | 840 | 794 | 34 | 24-Φ30 | 960 | 1040 | |
| 800 | 1000 | 1015 | 950 | 901 | 36 | 24-Φ33 | 1080 | 1180 | |
| 900 | 1100 | 1115 | 1050 | 1001 | 38 | 28-Φ33 | 1190 | 1280 | |
| 1000 | 1200 | 1230 | 1160 | 1112 | 38 | 28-Φ36 | 1310 | 1420 | |
訂貨注意事項
1、產品型號
2、規格尺寸
3、產品材質
4、使用介質
5、介質溫度
6、使用壓力
7、新管道安裝還是老管道更換使用
8、是否需要配套連接附件
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ940H10-全通經偏心半球閥產品，請您根據PQ940H10-全通經偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
