奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J61H40 63-焊接截止閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

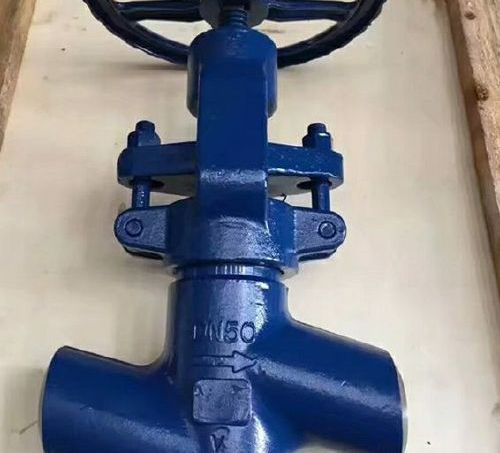

焊接截止閥又叫鍋爐低壓蒸汽入口閥 罐前伴熱蒸汽入口手動閥 罐前伴熱蒸汽出口手動閥 蒸汽吹灰進口母管手動閥 蒸汽吹灰出口母管手動閥 ，接管尺寸按標準做，手動開關，直通截止式結構，閥芯錐面密封，BW對焊連接（焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸），公稱壓力PN4.0 6.3MPa，公稱通徑DN15-DN50，閥體材質A105適用溫度≤425℃，閥體材質12CrMoV適用溫度≤570℃，閥體材質F91適用溫度≤670℃，閥芯閥座密封面材質堆焊STL合金
特點
啟閉件（閥瓣）沿閥體密封面軸線升降運動的閥門，閥桿開啟與關閉行程相對較短，而且具有非常用可靠的開通和切斷功能
合金鋼閥門具有耐高溫，耐高壓的特點。
密封面有易磨損、擦傷、密封性能好，使用壽命長。
結構緊湊，啟閉性好、高度小、維護方便。
連接焊接式結構連接處不易泄漏。
執行標準
部件材料
外形連接尺寸
：
安裝注意事項注：手動截止閥安裝時首先注意的是截止閥有流向限制，不是雙向閥一定在安裝時留意，高溫高壓焊接的截止閥安裝后一定進行焊后熱處理。
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J61H40 63-焊接截止閥 產品，請您根據J61H40 63-焊接截止閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
焊接截止閥又叫鍋爐低壓蒸汽入口閥 罐前伴熱蒸汽入口手動閥 罐前伴熱蒸汽出口手動閥 蒸汽吹灰進口母管手動閥 蒸汽吹灰出口母管手動閥 ，接管尺寸按標準做，手動開關，直通截止式結構，閥芯錐面密封，BW對焊連接（焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸），公稱壓力PN4.0 6.3MPa，公稱通徑DN15-DN50，閥體材質A105適用溫度≤425℃，閥體材質12CrMoV適用溫度≤570℃，閥體材質F91適用溫度≤670℃，閥芯閥座密封面材質堆焊STL合金
特點
啟閉件（閥瓣）沿閥體密封面軸線升降運動的閥門，閥桿開啟與關閉行程相對較短，而且具有非常用可靠的開通和切斷功能
合金鋼閥門具有耐高溫，耐高壓的特點。
密封面有易磨損、擦傷、密封性能好，使用壽命長。
結構緊湊，啟閉性好、高度小、維護方便。
連接焊接式結構連接處不易泄漏。
執行標準
| 產品規范 | 設計規范 | 結構長度 | 壓力溫度等級： | 試驗與檢驗 |
| JB/T3595-2002、 | E101JB/T3595-2002、GB/T12221-2005 | E101JB/T3595-2002 | JB/T3595-2002 | |
| E101、DL/T531 |
| 零件名稱 | 材料 | 材料 | 材料 |
| 閥體 | WCB | ZG20CrMoV | ZG15Cr1Mo1V |
| 支架 | WCB | WCB | WCB |
| 閥桿 | 2Cr13 | 38CrMoAL | 25Cr2MoVA |
| 閥瓣（閥芯） | A105 | 12CrMoV | 12Cr1MoV |
| 四開環 | 38CrMoAL | 38CrMoAL | 38CrMoAL |
| 自密封墊 | 不銹鋼纏繞墊 | ||
| 公稱通徑 | 主要外形尺寸和連接尺寸(mm) | |||||
| L | D1 | D2 | D3 | α | H | |
| J61 | H | PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V | ||||
| Y | ||||||
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50（1） | 250 | 50 | 82 | / | 32° | 728 |
| 50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
安裝注意事項注：手動截止閥安裝時首先注意的是截止閥有流向限制，不是雙向閥一定在安裝時留意，高溫高壓焊接的截止閥安裝后一定進行焊后熱處理。
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
