奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z945X10-電動彈性座封閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

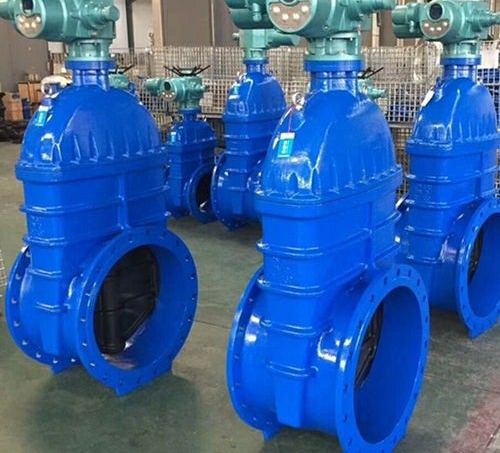

Z945X10-電動彈性座封閘閥產品說明書資料介紹
Z945X10-電動彈性座封閘閥法蘭連接，暗桿彈性單閘板，閥體材質QT450材質，閥板金屬包膠耐腐蝕抗老化，公稱壓力PN10，公稱通經DN500，適用介質溫度范圍0-80℃，制造成本低經濟實用。電動操作非常輕松自如地開關,閘板具有互換的功能.可以根據用戶的要求加裝啟閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長。可立式或者臥式安裝。
應用范圍:
用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
型號編制：
特點:
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生直通道，無泄留凹腔；閥桿密封"O"形密封圈。
2、防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷連接螺栓內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件不受水腐蝕的不銹鋼或青銅等到材料。
4、適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
執行標準:
設計制造:GB12234-89
結構長度:GB12221-89
法蘭尺寸:JB/T79-94
閥門檢查和試驗:GB13927
零部件材質:
性能參數:
外形結構尺寸:
:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z945X10-電動彈性座封閘閥產品，請您根據Z945X10-電動彈性座封閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z945X10-電動彈性座封閘閥產品說明書資料介紹
Z945X10-電動彈性座封閘閥法蘭連接，暗桿彈性單閘板，閥體材質QT450材質，閥板金屬包膠耐腐蝕抗老化，公稱壓力PN10，公稱通經DN500，適用介質溫度范圍0-80℃，制造成本低經濟實用。電動操作非常輕松自如地開關,閘板具有互換的功能.可以根據用戶的要求加裝啟閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長。可立式或者臥式安裝。
應用范圍:
用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
型號編制：
| Z | 9 | 4 | 5 | X | -10 | ||
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Z：閘閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：明桿楔式 | X：橡膠密封 | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 5：暗桿楔式 | 16:1.6MPa | C:WCB | ||
| 9：電動 | 7：對夾 | 4：平行板 | 25:2.5MPa | P：304 | |||
| 無：手柄 | 40:4.0MPa | R：316 |
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生直通道，無泄留凹腔；閥桿密封"O"形密封圈。
2、防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷連接螺栓內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件不受水腐蝕的不銹鋼或青銅等到材料。
4、適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
執行標準:
設計制造:GB12234-89
結構長度:GB12221-89
法蘭尺寸:JB/T79-94
閥門檢查和試驗:GB13927
零部件材質:
| 名稱 | 材料 | ||
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | ||
| 閘板 | 球墨鑄鐵外覆三元乙丙或橡膠 | ||
| 內六角螺栓 | 碳化處理 | ||
| 密封圈 | 橡膠或三元乙丙膠 | ||
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | ||
| 閥桿 | 304不銹鋼 | ||
| “O” 形密封圈 | 橡膠 | ||
| 止推軸承 | 錫青銅 | ||
| 螺栓 | 304不銹鋼 | ||
| 壓蓋 | 球墨鑄鐵、鑄鋼 | ||
| 防塵罩 | 橡膠 | ||
| 手輪（傳動帽） | 鑄鐵 | ||
| 型號 | Z945X-16 | ||
| 工作壓力（MPa） | 1.0 | 1.6 | |
| 適用溫度（℃） | ≤80 | ||
| 適用介質 | 水 | ||
| 材料 | 閥體、閥蓋 | 灰鑄鐵 | |
| 閘板 | 鑄鐵包橡膠 | ||
| 閥桿 | 不銹鋼 | ||
| 密封面 | 閥體：本體，閘板：橡膠 | ||
| 填料 | 橡膠 | ||
| 型號 | 公稱口徑 DNmm | L | D1 | D | Z-Φd | H | ||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
| RVC(H)X Z945X | 50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8/23 | 12/23 | 550 | ||
| 250 | 380 | 350 | 355 | 410 | 12/23 | 12/25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12/23 | 12/25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H(手 輪) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H(傘齒輪) | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H(電 動) | 電動裝置可由用戶 | ||||||
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z945X10-電動彈性座封閘閥產品，請您根據Z945X10-電動彈性座封閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
