奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z45T10C-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

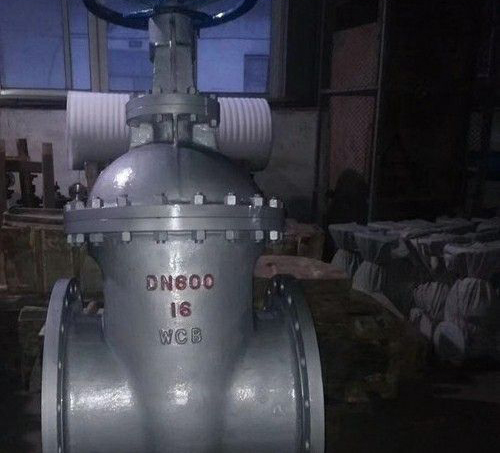

Z45T10C-閘閥暗桿楔式單閘板，手動開關，碳鋼材質，法蘭連接，閘板和密封面是本體WCB材質堆焊507L不銹鐵，耐磨耐腐蝕性能好。適用于地下管路上作啟閉作用。設計規格：DN40-DN600，適用壓力：1.6MPa~2.5MPa，適用介質：水、氣體、油品，適用溫度-29℃~+425℃。廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上地下管路上作啟閉作用。
用途:
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上地下管路上作啟閉作用。
特點:
1、碳鋼材質，不是在偏北方寒冷地區外界使用不會被凍壞。
2、暗桿設計，閥桿不會暴露在外界收到損壞腐蝕。
3、手動開關，操作方便快捷。
4、單閘板楔式密封，密封效果好。
5、通道無流阻物，流通能力強。
執行標準:
設計標準：GB/T12234-2007
結構長度：GB/T12221-2004
法蘭標準：GB9113
檢測試驗：GB13927
部件材質:
性能參數:
外形結構尺寸:
尺寸圖:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板Z45T10C-閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z45T10C-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z45T10C-閘閥產品，請您根據Z45T10C-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z45T10C-閘閥暗桿楔式單閘板，手動開關，碳鋼材質，法蘭連接，閘板和密封面是本體WCB材質堆焊507L不銹鐵，耐磨耐腐蝕性能好。適用于地下管路上作啟閉作用。設計規格：DN40-DN600，適用壓力：1.6MPa~2.5MPa，適用介質：水、氣體、油品，適用溫度-29℃~+425℃。廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上地下管路上作啟閉作用。
用途:
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上地下管路上作啟閉作用。
特點:
1、碳鋼材質，不是在偏北方寒冷地區外界使用不會被凍壞。
2、暗桿設計，閥桿不會暴露在外界收到損壞腐蝕。
3、手動開關，操作方便快捷。
4、單閘板楔式密封，密封效果好。
5、通道無流阻物，流通能力強。
執行標準:
設計標準：GB/T12234-2007
結構長度：GB/T12221-2004
法蘭標準：GB9113
檢測試驗：GB13927
部件材質:
| 零件名稱 | 材 料 | |
| Z45H-10C | Z45H-16C | |
| 閥體、閥蓋 | WCB | WCB |
| 閘 板 | WCB+Cr13 | WCB+Cr13 |
| 閥 桿 | 2Cr13 | 2Cr13 |
| 閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） |
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
| 密封 | 強度 | ||||
| Z45H-10C | 1 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油品 |
| 口 徑 | Z45H-10C | Z45H-16C | ||||||
| DN（mm) | L | D | H | D0 | L | D | H | D0 |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
| 300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
| 350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
| 400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
| 450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
| 500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |
| 600 | 600 | 780 | 1550 | 720 | 750 | - | - | 720 |
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板Z45T10C-閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z45T10C-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z45T10C-閘閥產品，請您根據Z45T10C-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
