奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q647F16~25-固定氣動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

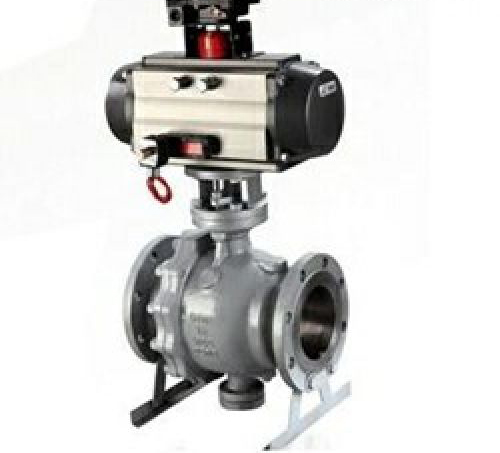

Q647F16~25-固定氣動球閥：氣動控制開關，氣缸分為雙作用與單作用(彈簧復位)，Q647F-C閥體碳鋼材質用于一般介質，Q647F-P閥體材質不銹鋼可以用于弱酸腐蝕介質，法蘭連接的固定式球閥，密封材質軟密封PTFE，硬密封STL合金，PN16~25壓力，通經DN50-DN500（國標），中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧 預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封。 特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q647F16~25-固定氣動球閥用途:
特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q647F16~25-固定氣動球閥型號編制
Q647F16~25-固定氣動球閥特點:
1.分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿 軸左右對稱
2.它在管道上主要用于切斷、分配和改變介質流動方向
3.它的大樞軸結構保證在高壓下準確的球體 位置，保證了閥門良好的操作性能
4.標準閥座彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能
5.利用自帶的排放閥，閥體中腔可向外排放
6.樞軸防吹出保護結構，有效地防止泄
7.低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉
8.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等
9.具有性能優異，可靠性高，用途廣泛，價格合理等優點
Q647F16~25-固定氣動球閥執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
Q647F16~25-固定氣動球閥性能參數:
Q647F16~25-固定氣動球閥外形尺寸:
球閥安裝注意事項:
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647F16~25-固定氣動球閥產品，請您根據Q647F16~25-固定氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q647F16~25-固定氣動球閥：氣動控制開關，氣缸分為雙作用與單作用(彈簧復位)，Q647F-C閥體碳鋼材質用于一般介質，Q647F-P閥體材質不銹鋼可以用于弱酸腐蝕介質，法蘭連接的固定式球閥，密封材質軟密封PTFE，硬密封STL合金，PN16~25壓力，通經DN50-DN500（國標），中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧 預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封。 特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q647F16~25-固定氣動球閥用途:
特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q647F16~25-固定氣動球閥型號編制
| Q | 6 | 4 | 7 | F/Y | -16~25 | C | |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：浮動式 | F：PTFE | 16:1.6MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 7：固定式 | H：不銹鋼 | 25:2.5MPa | C:A105 | |
| 9：電動 | 7：對夾 | 4:L型三通 | Y：STL | P：F304 | |||
| 無：手柄 | 0：偏心式 | R：F316 |
1.分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿 軸左右對稱
2.它在管道上主要用于切斷、分配和改變介質流動方向
3.它的大樞軸結構保證在高壓下準確的球體 位置，保證了閥門良好的操作性能
4.標準閥座彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能
5.利用自帶的排放閥，閥體中腔可向外排放
6.樞軸防吹出保護結構，有效地防止泄
7.低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉
8.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等
9.具有性能優異，可靠性高，用途廣泛，價格合理等優點
Q647F16~25-固定氣動球閥執行標準:
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
Q647F16~25-固定氣動球閥性能參數:
| 壓力等級（MPa） | 1.6 | 2 | 4 | 6.4 |
| 閥門強度試驗壓力（MPa） | 2.4 | 3 | 6 | 9.6 |
| 閥門密封試驗壓力（MPa） | 1.76 | 2.2 | 4.4 | 7.04 |
| 適用溫度℃ | ﹣20℃～350℃ | |||
| 主要材質 | 優質碳鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動渦輪 | |||
| 適用介質 | 水、氣體、油品等 | |||
| 連接標準 | GB9113/JB79 |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
