奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多RV200D116P31Y31EZSV-氣動對夾型球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

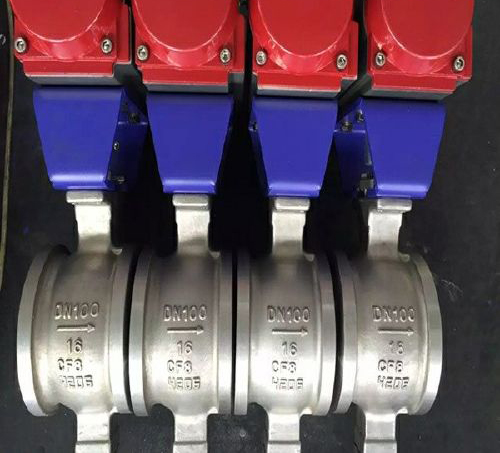

名稱: 氣動對夾V型球閥
型號: RV200D1-16P31Y31E-ZS
產地: 上海
品牌: 上海奇眾
公稱通徑: DN25~DN400mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -20℃~250℃;
閥體材質: 鑄鋼、不銹鋼;
適用介質: 含纖維、微小固體顆粒、料漿等介質;
RV200D1-16P31Y31E-ZS氣動對夾V型球閥法蘭/對夾連接，驅動方式可選：氣動，其主要作用是作接通/切斷/調節使用，氣動對夾V型球閥的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。閥門安裝按標志箭頭安裝不可裝反，位置可以任意安裝，廣泛用于壓濾機污水處理設備工業管路中的介質。
結構原理
氣動對夾V型球閥的球體是固定的，受壓后不產生移動。氣動對夾V型球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
為了減少氣動對夾V型球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
主要特點
1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力 "突變"的影響；
2、具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4、當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
5、適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置 UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
執行標準
法蘭標準：GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
壓力一溫度額定值：GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
結構長度標準： 對夾式：企業標準 法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2
適應溫度范圍： -29℃一150℃常溫型 一29℃-250℃中溫型 一29℃-350℃高溫型
密封與強度試驗標準 強度及密封試驗標準：GB/T 4213-2007
硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T 4213-2007 V級標準執行。
強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按大使用壓差 來進行試驗，當大使用壓差不明確時按1.OMPa（水壓）試驗，當大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的RV200D116P31Y31EZSV-氣動對夾型球閥產品，請您根據RV200D116P31Y31EZSV-氣動對夾型球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
