智能閥門控制器KZQ10L-220V產品說明書資料

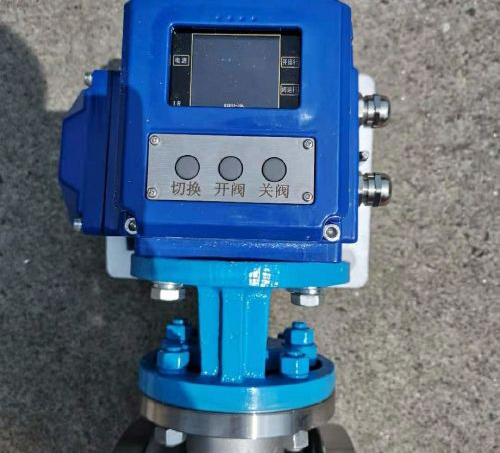

智能閥門控制器KZQ10L-220V適用于部分回轉類閥門（如蝶閥、球閥和風門擋板等）， LCD多功能顯示窗口，顯示內容豐富，用戶可隨時掌握設備基本設置參數及監控運行情況，故障報警信息一目了然，配備紅外遙控，實現非接觸式現場控制及參數設定，實現免開蓋維護，采用進口電子部分元件, 優質鋁合金壓鑄件外殼，精細流暢，體積小重量輕、免維護、耐腐蝕性強等優良性能，可在狹窄地方使用。產品廣泛應用于樓宇自動化、水利、造紙、電力、化工等自動化控制系統。
功能特點如下
LCD多功能顯示窗口，顯示內容豐富，用戶可隨時掌握設備基本設置參數及監控運行情況，故障報警信息一目了然
配備紅外遙控，實現非接觸式現場控制及參數設定，實現免開蓋維護
執行器實時監控功能。檢測到故障后，將停止電機的運行以保護設備系統，除通過顯示屏顯示報警信息外，可通過無源觸點向控制系統發出報警
具有缺相自動保護功能及相序自動鑒相，自動糾正功能，現場無需關心相序問題采用PID改進型控制算法，提高了一次定位的成功率。PID改進型控制算法可根據執行器剎車機構的慣性、磨損、負載力(矩)的變化自動調整其PID參數，根據PID參數計算出正轉與反轉的佳停機時間，確保存一次定位成功
具有過力矩保護功能，當出現故障時，可斷開執行器運行防水設計，防水等級達到IP65級防水
調節型與開關型合二為一，自由選擇調節型與開關型嵌入一體式，與機體融為一體，美觀大方
主要技術指標
輸入電壓范圍：三相：342V~418V， 單相：85V~248V
工作環境溫度：-40℃～85℃，相對濕度：≤90RH%，可設置溫報警功能控制精度：0.1%～3.0%(通過d參數可調)
執行器反饋信號：電位器500Ω～10KΩ(可選編碼器出廠前定制)驅動電機輸出：可控硅輸出（1200V AC，25A）
模似信號輸入：控制電機開度信號，4～20mA(0～5V、0～10V出廠前定制), 其輸入阻抗<250Ω 模似信號反饋：反饋閥門當前開度信號，低漂移輸出4～20mA DC(0～5V、 0～10V出廠前定制），大帶負載能力≤500Ω
(2000V浪涌電壓)開關信號輸入：三路光電隔離輸入控制信號（遠程打開，關閉，保持）, 同時內 置24V控制電壓
開關信號反饋：繼電器反饋輸出，包括故障，遠程狀態，開到位，關到位輸出，帶載能力60V/500mA 信號隔離度：各信號通過繼電器，光電耦合器隔離，其隔離度可達2000V機殼件尺寸： 10=10執行器后蓋
尺寸：104mm*92mm*35mm
20=20執行器后蓋 尺寸：115mm*97mm*35mm
30=30執行器后蓋 尺寸：114mm*100mm*35mm
接線方法及圖示
參見下圖進行接線。按照接線端子和儀表外殼上的接線圖，連接好電動執行器和電源連線，注意連接時的極性，三相電機接線，現場無需關心相序問題；
為減少電機干擾，應將電動執行器的電機控制線和信號線分開走線；接上位儀表的電流控制信號線應盡量短些，若必須使用較長的連線時，應采用屏蔽信號線，外屏蔽與控制柜外殼的其中一段妥善接地。
注 意:圖3 KZQ_ 10 L單相/三相接線圖
1、可通過參數P=9.1進入iP自由選擇為調節型或開關量型為其工作方式之一，但不能同時使用調節型與開關量型(5種開關量型控制方式)，出廠默認值調節型為
iP=0或者開關量型為iP=1，其它控制方式請參見《遠程控制信號設置》
2、開，關過力矩端口需接開關類型為常閉點的限位開關，出廠默認值Md=2，當不使用此功能時，可通過P=9.5修改Md=1參數屏蔽此端口功能，請參考《執行器接線類型設置》
3、開關量控制的公共端是DC24V+，其電壓由本模塊提供，無需接入外部電源,當外部需要DC24v電源時，其電源負極接DC24V-端口。
4、產品可接電位器或者編碼器,請參考《閥位采樣的選擇》
位置標定方法
方法一：手動標定法
手動標定法可通過兩種方式進入標定模式：
在現場或遠程測控狀態，同時按"切換"和"關閥"鍵3秒，進入零位"uL"參數標定，確定好零位，按"切換"保存退出零位標定。或者同時按"切換"和"開閥"鍵3秒，進入滿位"uH"參數標定，確定好滿位，按"切換"保存退出滿位標定。
通過修改P參數=3.1，按"切換"鍵進入"uL"參數標定零位，確認好電機零位后，按切換"鍵，出現"uH=xxx"參數標定滿位，確認好電機滿位后，再次按
"切換"鍵，使P參數=5.0，再次按"切換"鍵自動退出并保存參數，返回自動
測控狀態。
方法二：自動標定法
在手動或自動測控狀態，同時按"開閥"和"關閥"鍵3秒，即啟動自動標定標定零位和滿位程序。標定過程不需人為干預。標定完后，定位器自動儲存并返回到啟動標定前的狀態。
自動標定注意事項：
1、調整好限位開關或力矩開關的碰開位置。
2、調整好電位器或絕對值編碼器的旋轉區間。
3、限位開關或力矩開關在觸碰的情況，不能進入自動標定。
