奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZQ648TC-氣動陶瓷庫頂切換閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

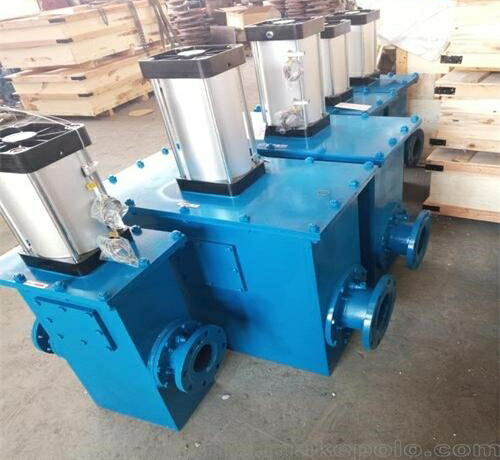

一、ZQ648TC-氣動陶瓷庫頂切換閥產品簡介
安裝在料倉頂部，作為輸送管線料倉間切換之用，具有切換方便，密封性好，結構緊湊，占地空間小的優點，是氣力輸送系統中重要的部件。庫頂切換閥采用沖氣式密封圈，，閥門啟閉時，閥芯與密封圈之間無接觸，當閥門切換完成后，密封圈充氣實現彈性變形進行密封。該閥設有到位開關，并可將開關信號送入PLC，進行遠程控制；密封圈具有檢測壓力開關，可智能檢測密封圈是否失效破損；該閥采用氣缸驅動，切換方便迅速。
二、ZQ648TC-氣動陶瓷庫頂切換閥產品工作原理
氣動庫頂切換閥需要進行換位轉換時，密封圈放氣回彈，氣缸的活塞帶動閥芯向上移動，當閥芯動作到位后，密封圈內充氣變形與閥芯密封面接觸實現密封，此時庫頂轉換閥處于工作狀態，完成通道向通道的轉換工作，此時介質流向通過輸送管的短管和閥芯通道，落入另一個灰?guī)欤魍ǚ较驗?0度。閥體前后門上均揩油觀察孔，有利于觀察閥芯在閥體內遠行狀況并及時清除卡澀等。
三、ZQ648TC-氣動陶瓷庫頂切換閥產品主要部件材質
四、ZQ648TC-氣動陶瓷庫頂切換閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZQ648TC-氣動陶瓷庫頂切換閥產品，請您根據ZQ648TC-氣動陶瓷庫頂切換閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、ZQ648TC-氣動陶瓷庫頂切換閥產品簡介
安裝在料倉頂部，作為輸送管線料倉間切換之用，具有切換方便，密封性好，結構緊湊，占地空間小的優點，是氣力輸送系統中重要的部件。庫頂切換閥采用沖氣式密封圈，，閥門啟閉時，閥芯與密封圈之間無接觸，當閥門切換完成后，密封圈充氣實現彈性變形進行密封。該閥設有到位開關，并可將開關信號送入PLC，進行遠程控制；密封圈具有檢測壓力開關，可智能檢測密封圈是否失效破損；該閥采用氣缸驅動，切換方便迅速。
二、ZQ648TC-氣動陶瓷庫頂切換閥產品工作原理
氣動庫頂切換閥需要進行換位轉換時，密封圈放氣回彈，氣缸的活塞帶動閥芯向上移動，當閥芯動作到位后，密封圈內充氣變形與閥芯密封面接觸實現密封，此時庫頂轉換閥處于工作狀態，完成通道向通道的轉換工作，此時介質流向通過輸送管的短管和閥芯通道，落入另一個灰?guī)欤魍ǚ较驗?0度。閥體前后門上均揩油觀察孔，有利于觀察閥芯在閥體內遠行狀況并及時清除卡澀等。
三、ZQ648TC-氣動陶瓷庫頂切換閥產品主要部件材質
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 主閥體 | Q235A | 7 | 密封圈 | PPL |
| 2 | 側閥體 | Q235A | 8 | 閥芯 | ECB |
| 3 | 下料斗 | Q235A | 9 | 閥蓋 | Q235A |
| 4 | 內六角螺釘 | 25# | 10 | 雙頭螺柱 | 25# |
| 5 | 彈簧 | 17-4 | 11 | 螺母 | 2H |
| 6 | 閥座 | WCB | 12 | 氣缸 |
四、ZQ648TC-氣動陶瓷庫頂切換閥產品主要結構尺寸
| DN | D | D1 | D2 | C | H | Z-d | L | G |
| 100 | 215 | 180 | 155 | 20 | 737 | 8-Φ18 | 360 | 248 |
| 125 | 245 | 210 | 185 | 24 | 775 | 8-Φ18 | 600 | 300 |
| 150 | 280 | 240 | 210 | 24 | 837 | 8-Φ23 | 650 | 320 |
| 175 | 310 | 270 | 240 | 26 | 915 | 8-Φ23 | 650 | 340 |
| 200 | 335 | 295 | 265 | 26 | 1007 | 8-Φ23 | 640 | 360 |
| 225 | 365 | 325 | 295 | 28 | 1110 | 8-Φ23 | 640 | 370 |
| 250 | 390 | 350 | 320 | 28 | 1245 | 8-Φ23 | 640 | 385 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZQ648TC-氣動陶瓷庫頂切換閥產品，請您根據ZQ648TC-氣動陶瓷庫頂切換閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
