奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41PFA，Q641F46-襯氟不銹鋼法蘭球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

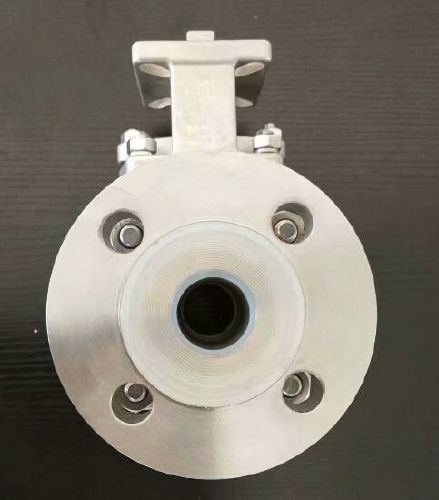

Q41PFA，Q641F46-襯氟不銹鋼法蘭球閥，SS304，SS316，SS316L不銹鋼的閥體和球體，閥內襯耐腐蝕材料（PFA，F(xiàn)46），型號Q41PFA，VQ641F46、Q44PFA、Q645PFA，通徑DN15-DN400，壓力PN10-PN16，磅級150LB。
Q41PFA，Q641F46-襯氟不銹鋼法蘭球閥，按照球體的不同，分為：O型襯氟球閥（全開或全關），V型襯氟球閥（可調節流量），三通襯氟球閥（T型和L型，換向、分流、合流）。
襯氟球閥結構特點：
1、流體阻力小，閥全開后，流道平整通暢，流體阻力比其它閥都小。
2、開關迅速、方便，只需將球體旋轉90°，便完成開啟或關閉動作。
3、采用模壓工藝，將襯里材料襯于閥體內壁，球芯整體全襯，能耐強酸、強堿的腐蝕。
4、球體與閥桿融為一體，去掉了轉動角差，不會因壓力變化導致閥桿沖出，保證了使用的可靠性。
5、可配置氣動、電動等多種驅動裝置，實現遠距離控制和自動化操作。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz�？刂茷槎嘟涣鰽C220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作制；額定運行時間10分鐘。F級絕緣。
5、防腐涂裝：高溫烤漆。
6、控制模式：開關量，模擬量，總線制，總線+常規。
氣動執行器介紹
氣動執行器有單作用（彈簧復位）和雙作用兩種，執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。只有打開動作是由氣源驅動完成，關閉動作靠彈簧復位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不銹鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝面（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當?shù)耐瓿蛇B接。更有多種規格的轉接套適配多種閥桿尺寸用于安裝。
2、頂部安裝面符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不銹鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側面進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
閥門參數
產品型號：Q41PFA，VQ641F46、Q44PFA、Q645PFA；
公稱壓力：PN0.6MPa-PN1.6MPa；磅級150LB；
公稱通徑：DN15-DN200（二片式結構），DN250-DN400（三片式結構）；
連接方式：法蘭（美標、國標、日標、德標）。
零件材質
閥體材質：CF8、CF8M、CF3M不銹鋼；
球體材質：304、316、316L不銹鋼；
閥桿材質：304、316；
襯里材料：PFA，F(xiàn)46。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41PFA，Q641F46-襯氟不銹鋼法蘭球閥產品，請您根據Q41PFA，Q641F46-襯氟不銹鋼法蘭球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
