奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q671F-不銹鋼氣動薄形對夾球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

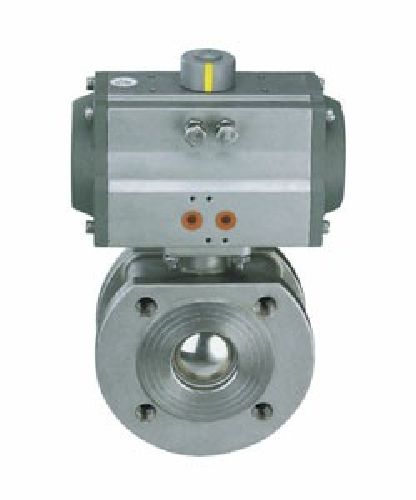

Q671F-不銹鋼氣動薄形對夾球閥（型號）特點是結構長度比普通法蘭球閥短，重量輕。單作用或雙作用氣動操作，0.4~0.7MPa氣源，配電磁閥、行程開關，輸入材質：不銹鋼CF8、CF3、碳鋼WCB。
尊敬的客戶，您好！感謝您光臨上海奇眾閥業有限公司，需要詳細產品技術資料，歡迎您聯系我們。如果您在閥門使用方面遇到難題，歡迎您聯系我們。
整體結構超短法蘭距
超薄對夾式球閥采用整體式結構的閥體，使法蘭距也大大縮短，整閥重量降低，給安裝帶來方便。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，泄漏為零。
氣動執行器選用說明：
Q671F-不銹鋼氣動薄形對夾球閥融入自動控制系統，通過利用氣源、電磁閥、行程開關，可以實現對球閥的自動化，遠距離控制。
對夾式球閥配套的氣動執行器屬于雙活塞齒輪齒條式執行器，主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
球閥氣動執行器分為雙作用式和單作用式（彈簧復位）兩種。當管線發生意外故障，要求閥門復位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢復張力使閥門復位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
技術參數
產品名稱：Q671F-不銹鋼氣動薄形對夾球閥；
產品型號：-16C、Q671PPL-25P；
公稱壓力：PN1.6-2.5MPa；
公稱通徑：DN15-DN200；
驅動方式：單作用氣動、雙作用氣動；
氣動附件：單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-29℃～180℃(密封圈聚四氟乙烯)；-29℃～300℃(密封圈對位聚苯)；
適用介質：水、油、氣、蒸汽、液體（WOG）。
零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥桿材質：2Cr13、SS304、SS316。
閥座密封圈：聚四氟乙烯PTFE、RTFE（增強PTFE）、對位聚苯PPL（耐磨、耐高溫）。
常規零部件材質配套表
主要外形和連接尺寸
注：如需其他未列出尺寸、正規尺寸圖，請與我們聯系，謝謝！訂貨產品尺寸以我公司出具的正規圖紙為準。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q671F-不銹鋼氣動薄形對夾球閥產品，請您根據Q671F-不銹鋼氣動薄形對夾球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q671F-不銹鋼氣動薄形對夾球閥（型號）特點是結構長度比普通法蘭球閥短，重量輕。單作用或雙作用氣動操作，0.4~0.7MPa氣源，配電磁閥、行程開關，輸入材質：不銹鋼CF8、CF3、碳鋼WCB。
尊敬的客戶，您好！感謝您光臨上海奇眾閥業有限公司，需要詳細產品技術資料，歡迎您聯系我們。如果您在閥門使用方面遇到難題，歡迎您聯系我們。
整體結構超短法蘭距
超薄對夾式球閥采用整體式結構的閥體，使法蘭距也大大縮短，整閥重量降低，給安裝帶來方便。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，泄漏為零。
氣動執行器選用說明：
Q671F-不銹鋼氣動薄形對夾球閥融入自動控制系統，通過利用氣源、電磁閥、行程開關，可以實現對球閥的自動化，遠距離控制。
對夾式球閥配套的氣動執行器屬于雙活塞齒輪齒條式執行器，主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
球閥氣動執行器分為雙作用式和單作用式（彈簧復位）兩種。當管線發生意外故障，要求閥門復位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢復張力使閥門復位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
技術參數
產品名稱：Q671F-不銹鋼氣動薄形對夾球閥；
產品型號：-16C、Q671PPL-25P；
公稱壓力：PN1.6-2.5MPa；
公稱通徑：DN15-DN200；
驅動方式：單作用氣動、雙作用氣動；
氣動附件：單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-29℃～180℃(密封圈聚四氟乙烯)；-29℃～300℃(密封圈對位聚苯)；
適用介質：水、油、氣、蒸汽、液體（WOG）。
零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥桿材質：2Cr13、SS304、SS316。
閥座密封圈：聚四氟乙烯PTFE、RTFE（增強PTFE）、對位聚苯PPL（耐磨、耐高溫）。
常規零部件材質配套表
主要外形和連接尺寸
| PN1.6MPa | ||||||||||
| 通徑DN | d | L | D | K | D1 | n-Md | f | H | W | |
| mm | in | |||||||||
| 10 | 3/8″ | 10 | 32 | 85 | 60 | 38 | 4-M12 | 2 | 165 | 104 |
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 46 | 4-M12 | 2 | 180 | 140 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 185 | 140 |
| 25 | 1″ | 24 | 42 | 110 | 85 | 65 | 4-M12 | 2 | 190 | 140 |
| 32 | 1 1/4″ | 29 | 50 | 130 | 100 | 76 | 4-M16 | 3 | 205 | 164 |
| 40 | 1 1/2″ | 38 | 60 | 145 | 110 | 84 | 4-M16 | 3 | 220 | 164 |
| 50 | 2″ | 48 | 70 | 160 | 125 | 99 | 4-M16 | 3 | 255 | 190 |
| 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 4-M16 | 3 | 280 | 210 |
| 80 | 3″ | 76 | 118 | 195 | 160 | 132 | 8-M16 | 3 | 330 | 247 |
| 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M16 | 3 | 370 | 276 |
| 125 | 5″ | 118 | 195 | 245 | 210 | 184 | 8-M16 | 3 | 460 | 348 |
| 150 | 6″ | 150 | 260 | 280 | 240 | 211 | 8-M20 | 3 | 540 | 378 |
| 200 | 8″ | 200 | 350 | 335 | 295 | 266 | 12-M20 | 3 | 670 | 432 |
| PN2.5MPa | ||||||||||
| 通徑DN | d | L | D | K | D1 | n-Md | f | H | W | |
| mm | in | |||||||||
| 10 | 3/8″ | 10 | 32 | 85 | 60 | 38 | 4-M12 | 2 | 165 | 104 |
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 46 | 4-M12 | 2 | 180 | 140 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 185 | 140 |
| 25 | 1″ | 24 | 42 | 110 | 85 | 65 | 4-M12 | 2 | 190 | 140 |
| 32 | 1 1/4″ | 29 | 50 | 130 | 100 | 76 | 4-M16 | 3 | 205 | 164 |
| 40 | 1 1/2″ | 38 | 60 | 145 | 110 | 84 | 4-M16 | 3 | 220 | 164 |
| 50 | 2″ | 48 | 70 | 160 | 125 | 99 | 4-M16 | 3 | 255 | 190 |
| 65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 8-M16 | 3 | 280 | 210 |
| 80 | 3″ | 76 | 118 | 195 | 160 | 132 | 8-M16 | 3 | 330 | 247 |
| 100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M20 | 3 | 370 | 276 |
| 125 | 5″ | 118 | 195 | 245 | 210 | 184 | 8-M24 | 3 | 460 | 348 |
| 150 | 6″ | 150 | 260 | 280 | 240 | 211 | 8-M24 | 3 | 540 | 378 |
| 200 | 8″ | 200 | 350 | 335 | 295 | 274 | 8-M24 | 3 | 670 | 432 |
