奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H74F46-襯氟對夾式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

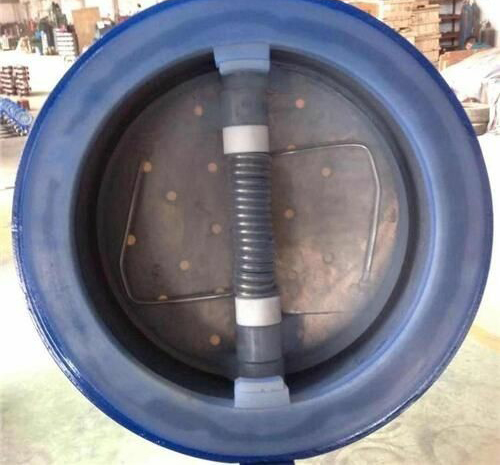

一、H74F46-襯氟對夾式止回閥產品簡介
是一種由閥體、閥瓣、旋轉桿等組成的對夾單瓣旋啟式止回閥，其閥瓣上連接有旋轉桿，旋轉桿嵌入閥體的凹槽內，閥體的內表面以及閥瓣和旋轉桿的外表面等與介質接觸的部位均包覆有一層由氟塑料制成的防腐材料，其中所述的閥瓣和旋轉桿為一體式結構。本產品具有啟閉靈活、結構簡單，耐腐蝕，耐磨損，密封性能好，結構長度短，體積小重量輕，安裝維護方便，閥瓣行程短，關閥沖擊力小，適用范圍廣，使用壽命長等特點。
二、H74F46-襯氟對夾式止回閥產品詳細介紹
襯氟對夾止回閥金屬閥體的內壁一體壓注成型有襯氟塑料層，并在其上加工成型有一個圓柱形定位槽和兩個限位凸起，其閥瓣金屬基體外周一體壓注成型有襯氟塑料層，閥瓣襯氟塑料層上成型有與所述圓柱形定位槽相配合定位的圓柱形定位銷。本產品主要采用閥瓣與閥體直接進行配合組裝，減化了內部結構輔助金屬配件連接的繁瑣性，同時也解決了一些高危介質場所應用的問題，在各類具強腐蝕流體的工業管路系統中主要起到防止介質回流等作用。
三、H74F46-襯氟對夾式止回閥產品主要性能
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H74F46-襯氟對夾式止回閥產品，請您根據H74F46-襯氟對夾式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、H74F46-襯氟對夾式止回閥產品簡介
是一種由閥體、閥瓣、旋轉桿等組成的對夾單瓣旋啟式止回閥，其閥瓣上連接有旋轉桿，旋轉桿嵌入閥體的凹槽內，閥體的內表面以及閥瓣和旋轉桿的外表面等與介質接觸的部位均包覆有一層由氟塑料制成的防腐材料，其中所述的閥瓣和旋轉桿為一體式結構。本產品具有啟閉靈活、結構簡單，耐腐蝕，耐磨損，密封性能好，結構長度短，體積小重量輕，安裝維護方便，閥瓣行程短，關閥沖擊力小，適用范圍廣，使用壽命長等特點。
二、H74F46-襯氟對夾式止回閥產品詳細介紹
襯氟對夾止回閥金屬閥體的內壁一體壓注成型有襯氟塑料層，并在其上加工成型有一個圓柱形定位槽和兩個限位凸起，其閥瓣金屬基體外周一體壓注成型有襯氟塑料層，閥瓣襯氟塑料層上成型有與所述圓柱形定位槽相配合定位的圓柱形定位銷。本產品主要采用閥瓣與閥體直接進行配合組裝，減化了內部結構輔助金屬配件連接的繁瑣性，同時也解決了一些高危介質場所應用的問題，在各類具強腐蝕流體的工業管路系統中主要起到防止介質回流等作用。
三、H74F46-襯氟對夾式止回閥產品主要性能
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T8937-2010對夾式止回閥 | |||
| 結構長度 | GB/T12221-2005金屬閥門結構長度 | |||
| 法蘭標準 | GB/T17241.6、JB/T79、GB/T9113、HG/T20592 | |||
| 檢驗驗收 | HG/T3704-2003氟塑料襯里閥門通用技術條件 | |||
| 壓力試驗 | GB/T13927-2008工業閥門壓力試驗 |
- 產品主要部件材質
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥體 | QT450 | WCB | CF8 | CF8M | CF3M |
| 2 | 旋轉桿 | WCB | WCB | CF8 | CF8M | CF3M |
| 3 | 閥瓣 | WCB | WCB | CF8 | CF8M | CF3M |
| 4 | 襯里層 | F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯 | ||||
| 5 | 閥座 | F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯 |
