奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44W-法蘭黃銅止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

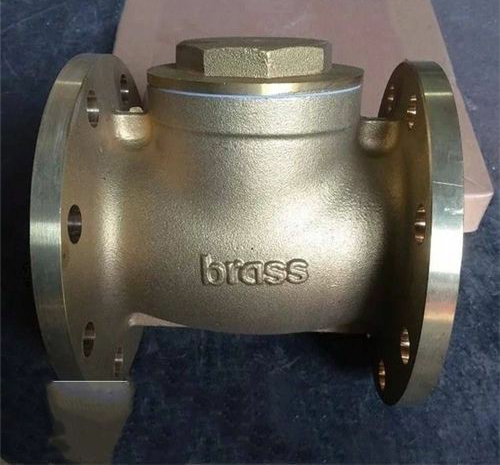

銅H44W-法蘭黃銅止回閥產品概述：
技術規范：【銅升降式止回閥】H41W-16T
公稱通徑：DN40-DN200
公稱壓力：1.6Mpa-2.5MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
H41W-16TH44W-法蘭黃銅止回閥主要性能規范：
H41W-16T銅升降式止回閥主要性零件材料：
H41W-16T銅升降式止回閥主要外形尺寸和連接尺寸：(mm)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44W-法蘭黃銅止回閥產品，請您根據H44W-法蘭黃銅止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
銅H44W-法蘭黃銅止回閥產品概述：
技術規范：【銅升降式止回閥】H41W-16T
公稱通徑：DN40-DN200
公稱壓力：1.6Mpa-2.5MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
H41W-16TH44W-法蘭黃銅止回閥主要性能規范：
型號 | 公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | 工作溫 度℃ | 工作壓力 PN(MPa) | 適用介質 | |
| 殼體 | 密封 | |||||
H41W-16T H41W-25T | 1.6 | 2.4 | 1.76 | ≤100 | 1.6 | 硝酸等腐蝕性介質 醋酸等腐蝕性介質 氧化性腐蝕介質 |
| ≤150 | ||||||
2.5 | 3.8 | 2.8 | ≤100 | 2.5 | 硝酸等腐蝕性介質 醋酸等腐蝕性介質 氧化性腐蝕介質 | |
| ≤150 | ||||||
| 4.0 | 6.0 | 4.0 | ≤100 | 4.0 | 硝酸等腐蝕性介質 醋酸等腐蝕性介質 | |
H41W-16T銅升降式止回閥主要性零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 導配套 | 墊片 |
H41W-16T H41W-25T | 鉻鎳鈦不銹鋼 | 聚四氟乙烯 | |||
鉻鎳鉬鈦不銹鋼 | |||||
| 純鈦 | 碳鋼 | 鈦合金 | 純鈦 | ||
H41W-16T銅升降式止回閥主要外形尺寸和連接尺寸：(mm)
型號 | 公稱通徑DH(mm) | 尺寸mm | ||||||
| L | D | D1 | D2 | Z-Φd | H | |||
H41W-16T | 15 | 130 | 95 | 65 | 45 | 4 ?Φ14 | 14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 4 ?Φ14 | 14 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 4 ?Φ14 | 16 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 4 ?Φ18 | 16 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 4 ?Φ18 | 16 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 4 ?Φ18 | 16 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 4 ?Φ18 | 18 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 8 ?Φ18 | 20 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 8 ?Φ18 | 20 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 8 ?Φ18 | 22 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 8 ?Φ23 | 24 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 12 ?Φ23 | 26 | 215 | |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44W-法蘭黃銅止回閥產品，請您根據H44W-法蘭黃銅止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
