蝶閥安裝示意圖，安裝說明圖，蝶閥的準確安裝方法對蝶閥密封性能，使用壽命都很大關系，本文介紹安裝方法及細節注意事項。其中對夾蝶閥比法蘭蝶閥安裝方式相對復雜一點，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。對夾式閥門本身無法蘭，是用雙頭螺栓將閥門連接在兩管道法蘭之間。
對夾式蝶閥配的法蘭螺栓比較長，長度為“2倍法蘭厚+閥門厚+2個螺母厚”，對夾式閥門本身無法蘭；只要拆開螺栓螺母，那么閥門兩端的管道都不能正常工作了。
法蘭式配的螺栓比較短，長度為“2倍法蘭厚+2個螺母厚”，即閥門本體法蘭和管道上的法蘭配對，由螺栓連接，螺母鎖緊；當一端的法蘭螺栓螺母被拆掉，并不影響另一端管道的正常運行。
本文主要介紹對夾式安裝說明。
對夾式蝶閥結構簡樸、體積小、分量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡樸，同時該閥門具有良好的流體控制特性。
一、對夾式蝶閥安裝前說明：
1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）
3、檢查閥門通道及密封面是否有雜物，并及時清除；
4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
5、對夾式蝶閥必須使用專用的蝶閥法蘭片。
6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果浮現螺釘擰緊力度不均勻會浮現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
二、對夾式蝶閥安裝步驟：
對夾式蝶閥的準確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

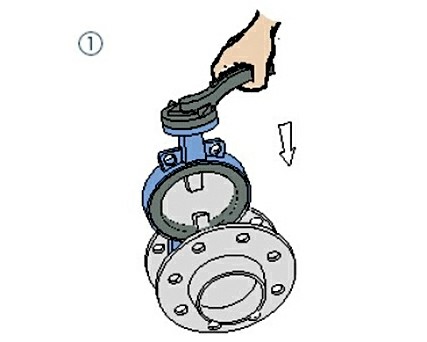

1、如所示，將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

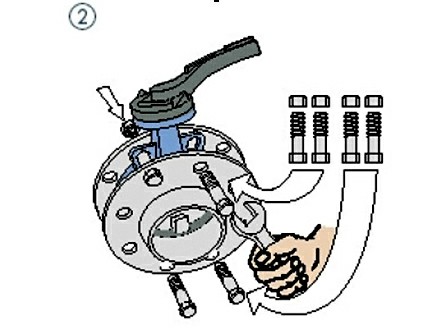

2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

3、將法蘭利用點焊固定于管道上；

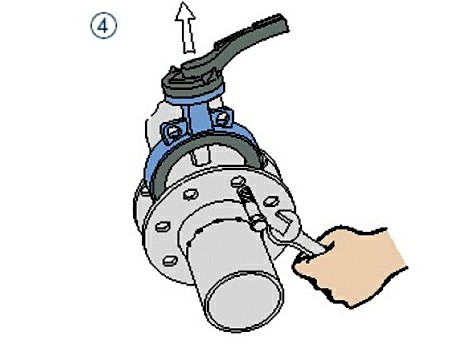

4、將閥門移出；

5、將法蘭完全焊接固定在管道上；

6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；

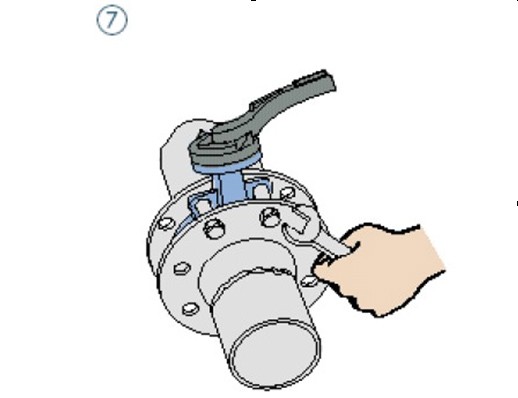

7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）

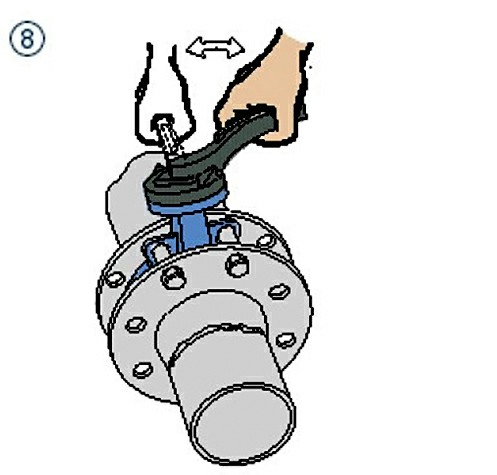

8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；

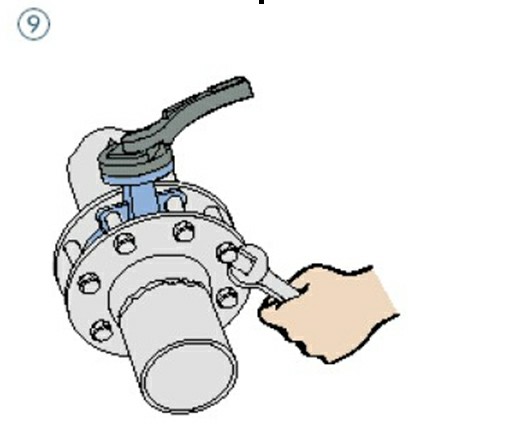

9、交叉均衡將所有螺母擰緊；

10、再次確認閥門能自由開閉，注意：確認閥板沒有遇到管道。

對夾式蝶閥的安裝首先在安裝前要必須平放，切記不可隨意的磕碰，在安裝的時候將它拉制成安裝的長度之后，在現場管道的設計當中，沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥，這是我們要在安裝前知道的。同時大家還要知道，對夾式蝶閥可以安裝在任意的位置，但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥，對對夾式蝶閥做一個支架，而支架一旦做成之后，在用的時候就嚴格禁止將支架卸掉。
